SB70P系列四象限變頻電源，采用IGBT整流；變頻電源的輸入具有LC濾波器，保證輸入諧波＜4%，同時能夠保證變頻電源自身不會受碼頭電網諧波干擾，保證變頻電源的安全；岸電變頻電源系統輸出采用高載頻和輸出LC濾波，保證輸出電壓總諧波在3%以內，單次諧波在2%以內，以保障船載設備的用電正常。

SB70P系列四象限變頻電源技術參數

2.3 SB70P系列四象限變頻電源特點

1） 輸入采用AFE有源整流設計，功率因數幾乎接近1，低諧波設計，減少對電網的諧波污染；

2） 變頻電源裝置控制器采用DSP+ARM+FPGA的模式，基于多重?cái)?shù)字微處理器技術，各芯片采取行業主流配置，分工明確：DSP主頻150M專門的電機控制芯片處理運算算法；ARM豐富的外部接口便于實現各種借口和控制功能；FPGA強大的數據處理能力。豐富的接口保證了主控制器和每個單元之間的通信及故障反饋；主控制器處理速度達到了納秒級別確保不出現“死機”現象；

3） 變頻電源效率≥97％（100％負荷）；

4） 重載設計，當船舶上有大功率負載啟動時，能夠不受影響，1.2倍過載60分鐘，1.5倍過載1分鐘，2～4倍反時限保護，保護曲線可設置。針對連船并網瞬間有可能產生逆功率和船上變壓器充電的無功交互，通過硬件設計加軟件設計，可以有效抑制并網過程中產生的各種沖擊情況，使連船成功率100%；

5） 逆功率反抑制技術，在并網過程中因船用同期并網系統存在檢查誤差，導致在并網過程中會產生逆功率。我方針對此類情況開發的逆功率反抑制技術能夠自動檢測逆功率并實現自動調節，通過軟件控制從根源上抑制逆功率的產生，徹底解決逆功率問題，系統可靠性行業領先。變壓器絕緣等級為H級，溫升級別為B級考核；

6） 防護等級：IP30；

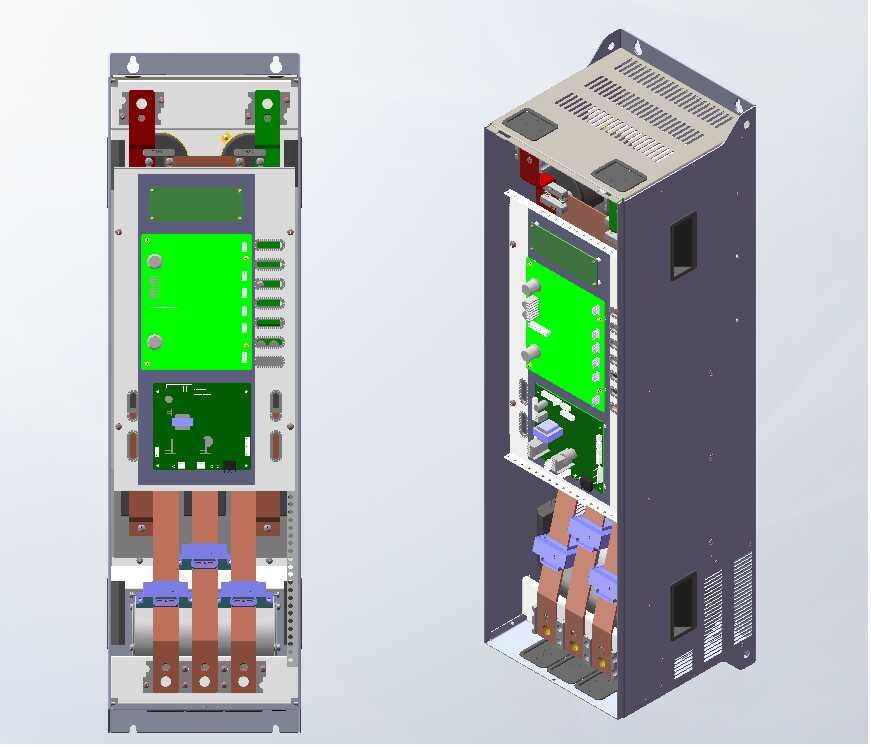

7） 整流逆變單元采用模塊化設計，維護方便，可靠性高；

1)        內部通訊網絡采用光纖網絡，通訊傳輸速度快，抗干擾能力強；

2)        一鍵啟動功能，自動調相功能，減少操作維護工作量，使操作更簡單，連船更高效；

3)        自動穩壓功能，當電網電壓波動時，通過內部PID閉環控制，實現輸出電網不隨電網波動而波動，不隨負載波動而改變；

4)        五防功能設計，防止誤操作事件發生，使系統更加的安全。針對港口使用的特殊環境，采用專門的防鹽霧防腐蝕處理技術；

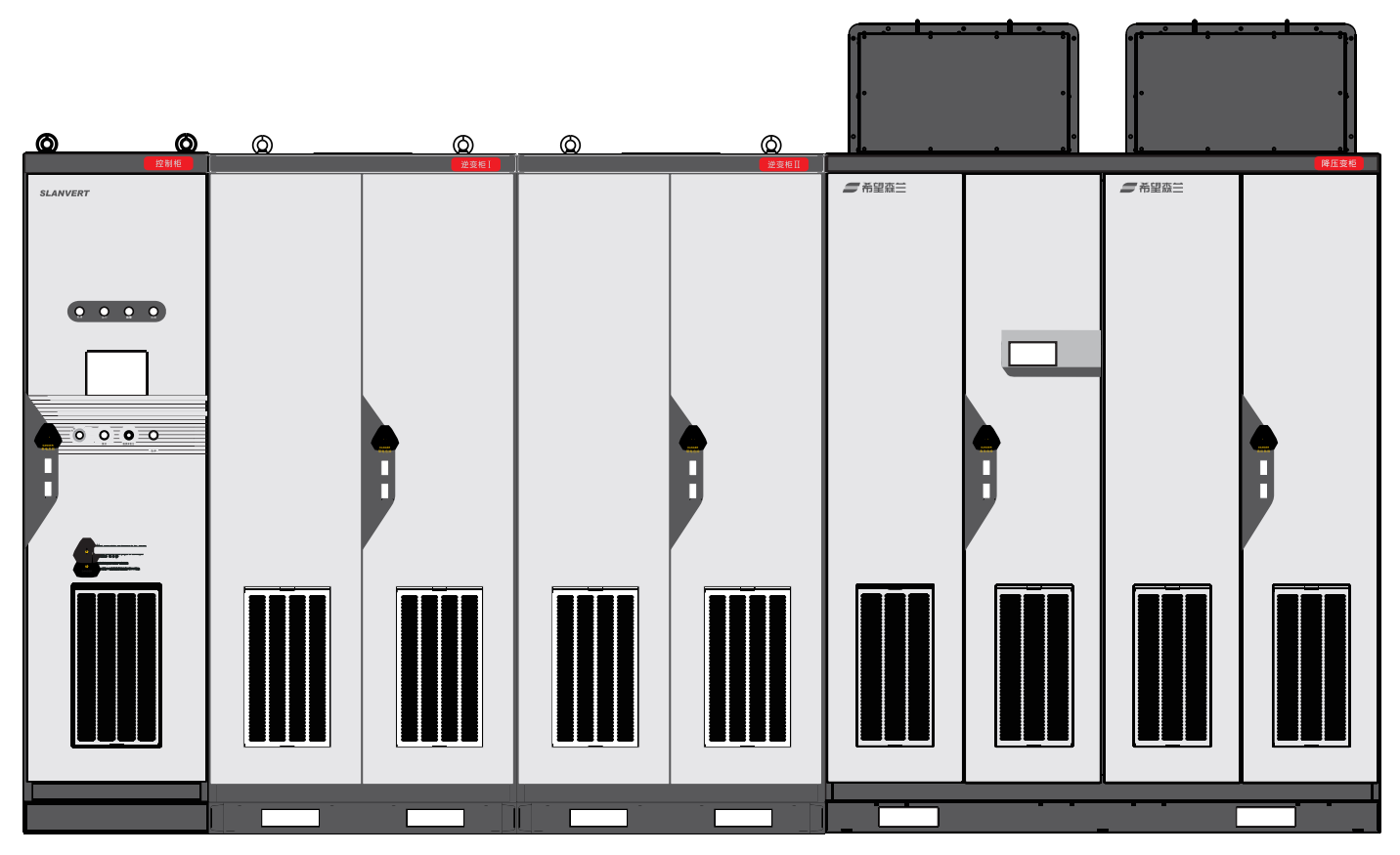

2.4 SB70P系列四象限變頻電源尺寸

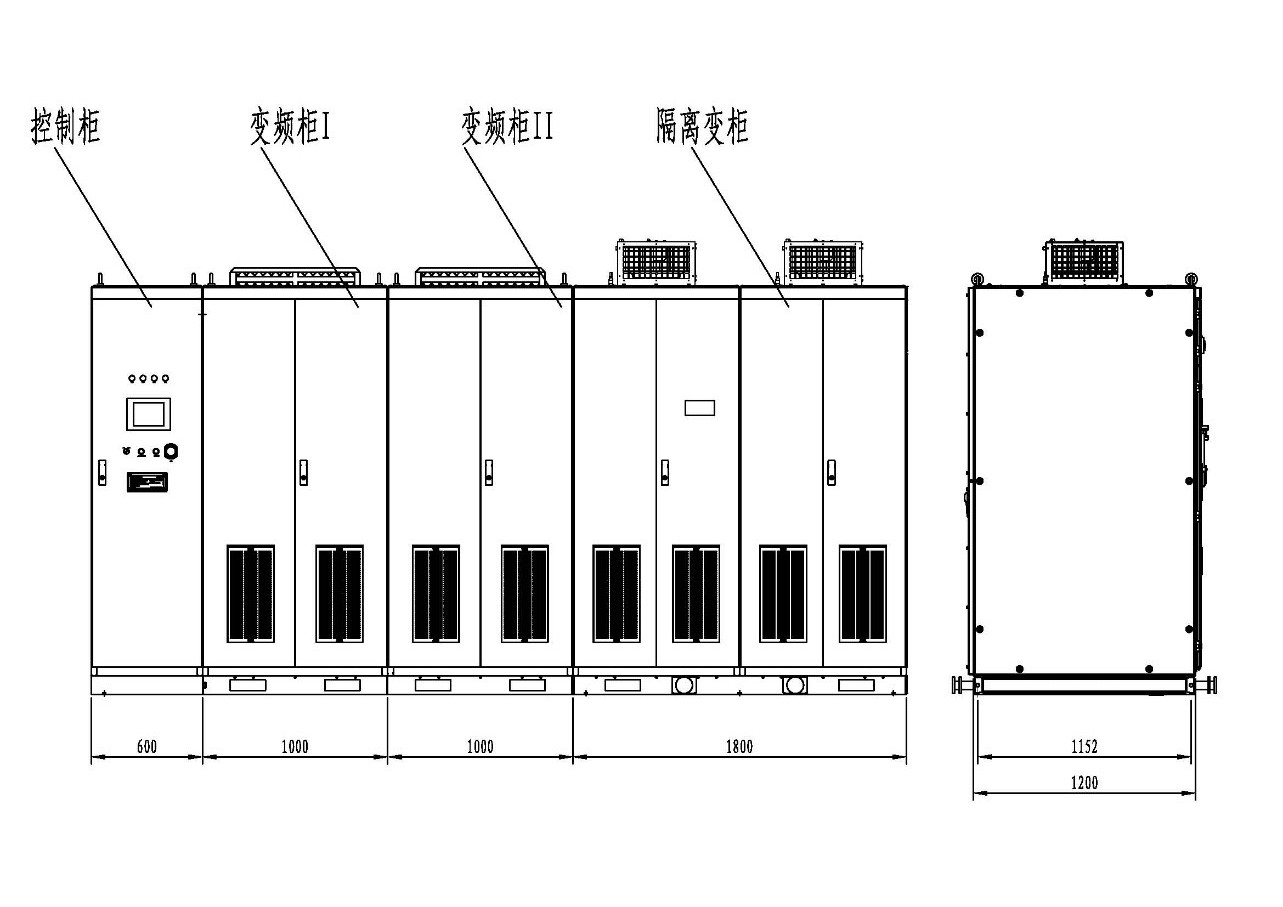

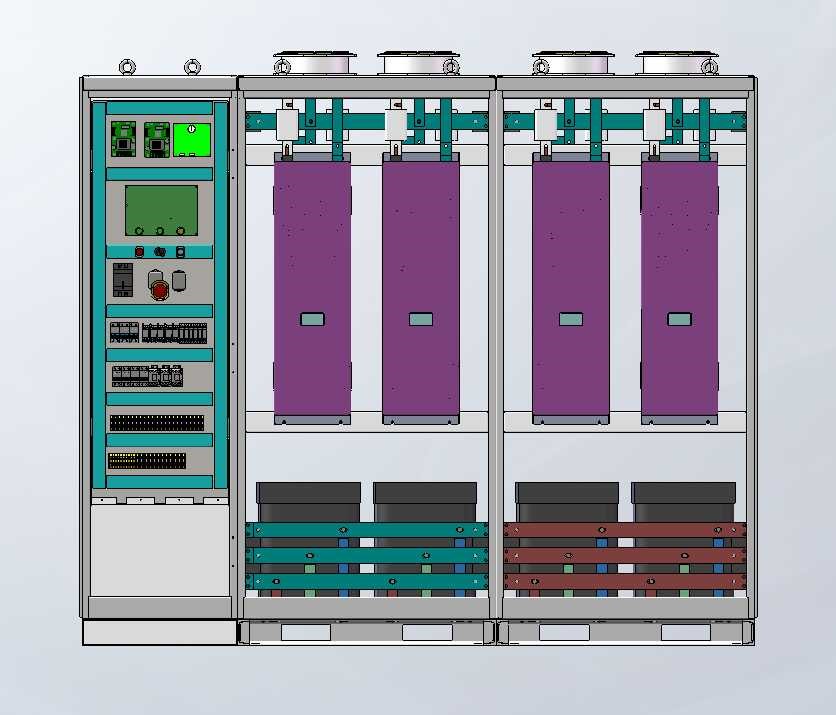

1MW低壓四象限變頻器電源尺寸（包含隔離變壓器）

不同型號尺寸如下：

3 岸電監控系統

a) 總體要求

SLANVERT岸電電源監控系統，系統綜合和集中岸電系統的所有功能，應用自動控制技術、計算機數字化技術和數字化信息傳輸技術，將岸電系統中相互有關連的各功能部分集成為一個有機的整體，用以完成安全監測、遠方監視、遠程控制。系統的設計、配置和選型應符合國際標準、國際工業標準以及國內標準。

b) 數據采集與處理

通過間隔層單元（各功能單元設備）采集來自運行過程的模擬量、數字量及溫度量等，各功能單元設備包括CT電流數據、PT電壓數據、配電裝置保護、直流屏系統、變頻電源等。對所采集的輸入量進行數字濾波，有效性檢查，工程值轉換、故障判斷、信號接點抖動消除、刻度計算等加工。從而產生出可供應用的電流、電壓、有功功率、無功功率、電度、功率因數等各種實時數據，供數據庫更新。系統應形成分布式的數據庫結構，在就地控制單元中保留本地處理的各種實時數據。

c) 統計計算

對實時數據進行統計、分析、計算，例如通過計算產生電壓合格率、有功、無功、電流、總負荷、功率因數、電量日／月／年最大值／最小值及出現的時間、日期、負荷率、電能分時段累計值、數字輸入狀態量邏輯運算值等，并提供一些標準計算函數，用來產生用戶可定義的虛擬測點進行平均值、積分值和其它計算統計。具體算法按買方提出的要求制定。

d) 畫面顯示

通過站級控制機的彩色液晶顯示器和人機聯系工具顯示岸電電源的各種信息畫面，顯示內容主要包括直流系統及所用電系統的信息、各測量值的實時數據，計算機監控系統的狀態信息。

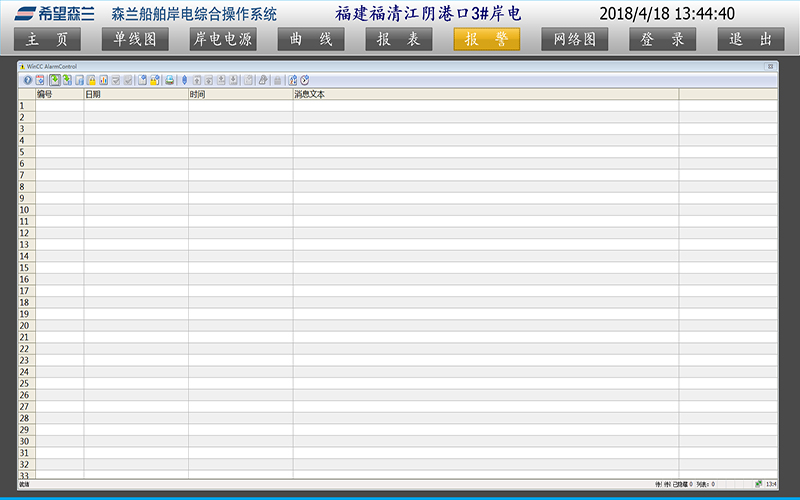

在需要分區顯示的畫面中，可按要求分為：過程畫面區、提示信息區，各區以相互不干擾的方式同步顯示信息。顯示畫面可由用戶在線以交互式進行修改、定義、編輯、生成、刪除，畫面總數≥60幅。顯示器上顯示的各種信息以報告、圖形、聲光等形式及時提供給運行人員。報告分類:報告內容有測量值越限、計算機監控系統設備異常、就地控制單元異常、網絡異常等。顯示格式:顯示信息應按其發生的先后時序進行，顯示條文的內容應包括檢測時間、設備名稱、實時數據等。

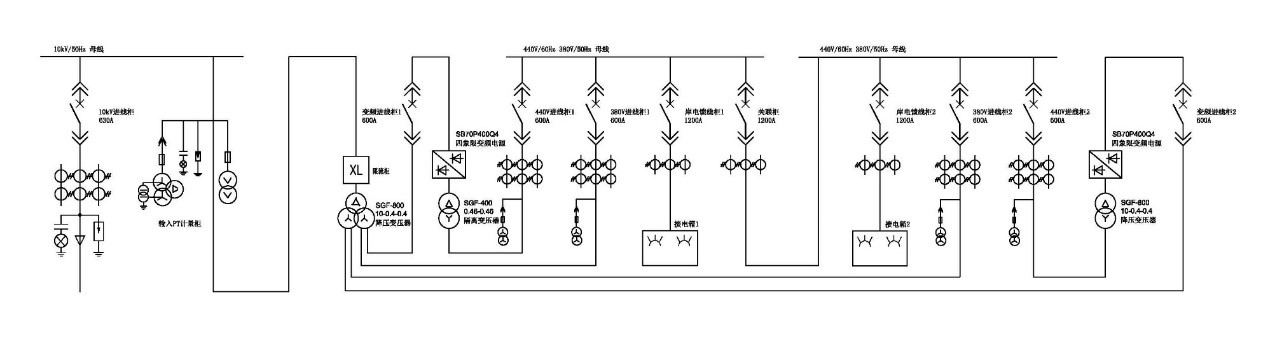

電氣主接線圖:以移屏和分幅顯示方式顯示岸電系統電氣主接線圖，并表示出運行狀態。測量參數：P、Q、COSφ、V、A、F。以移屏和分幅顯示方式顯示岸電電源的直流系統、站用電接線圖。運行人員或工程師以在線鍵盤輸入的交互方式可編輯各設備的運行、測試、接地、鎖定等工況報告，對這些報告可以進行修改、檢索、顯示、打印。

保護設備配置圖:圖中能表示出各套保護設備的整定值等。

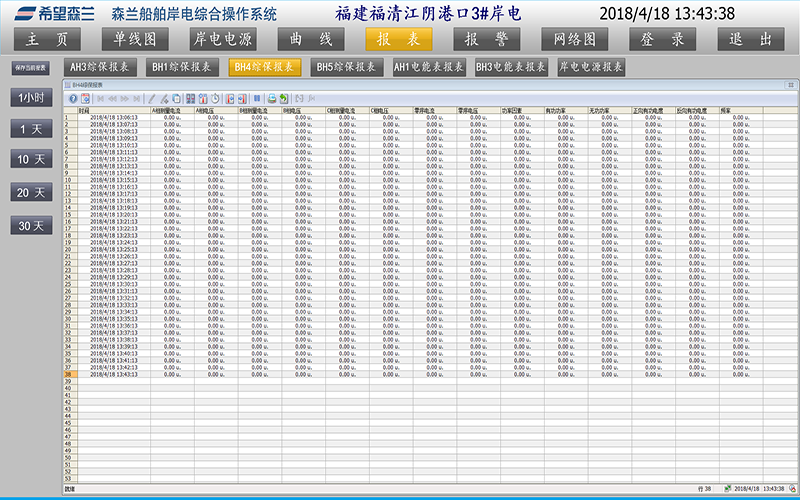

定時報表:站內運行的實時信息按運行需要的時間間隔記錄并按報表格式顯示。

日?qǐng)?bào)表:按岸電電源要求的日?qǐng)?bào)表格式表示全天運行的實時數據的統計值，并能查五年內的報表。

月報表:以全月岸電電源的負荷數據記錄及斷路器操作記錄構成月報表。月報表在月末形成，并能查詢五年內的月報表。

年報表:按全年岸電電源的分月報表數據記錄構成年報表，年報表在年末形成,并能查詢五年內的年報表。

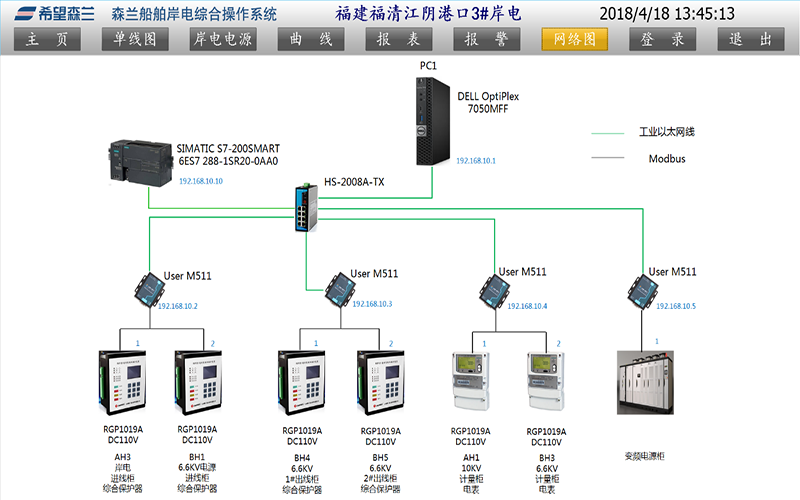

各種計算統計結果的顯示:用圖形方式顯示出計算機監控系統設備的配置和連接，應用不同顏色表示出設備狀態的變化，如打印機處于脫機或聯機，通信通道處于故障或正常等。

顯示畫面的調用:運行人員在工作站上通過控制鍵盤、鼠標實現對監視畫面的調用。調用方式簡單，手動操作一次完成。

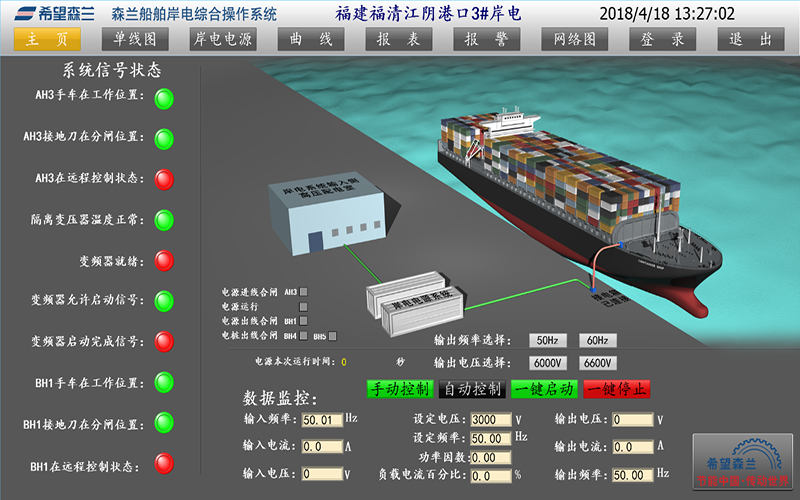

模擬岸電使用過程，用戶操作一目了然。

一鍵啟動自檢功能，自檢過程清晰明了，報警可靠有效。

e) 事件順序記錄

事件順序記錄的內容為事故狀態變化的快速記錄，時間分辨率不大于1毫秒并按要求的報告形式打印輸出。

f) 系統的可用性

SLANVERT岸電電源監控系統的設計充分考慮在各個工程環境中的不同因素，以保證在現場安裝后立即適用并穩定可靠運行，系統年可用率大于99.9%，維護響應時間小于24小時。

g) 系統的可維護性

系統的硬件、軟件設備便于維護，各部件都應具有自檢和聯機診斷校驗的能力，為工程師提供完善的檢測維護手段及仿真程序軟件，包括在線的和離線的，以便于準確、快速進行故障定位。軟件具有備份功能，便于工程師安裝啟動，應用程序應易于擴充，數據庫存取為用戶程序留有接口并提供開發平臺的源程序和界面條件，便于用戶自行編制的程序加入系統中運行。

h) 系統的可靠性

SLANVERT岸電電源監控系統在工程現場運行具有很高的可靠性，其平均無故障時間MTBF為主要設備≮40000小時，系統總體≮20000小時。

i) 系統的容錯能力

軟、硬件設備應具有良好的容錯能力，當各軟、硬件功能與數據采集處理系統的通訊出錯，以及當運行人員或工程師在操作中發生一般性錯誤時，均不影響系統的正常運行。對意外情況引起的故障，系統應具備恢復能力。

j) 系統的安全性

除不可抗拒問題，在一般情況下，硬件和軟件設備的運行都不應危及岸電電源的安全穩定運行和工作人員的安全。計算機監控系統應是具有標準化設計、靈活可靠的計算機網絡體系，功能分布、結構分布、開放性好的成熟產品。
