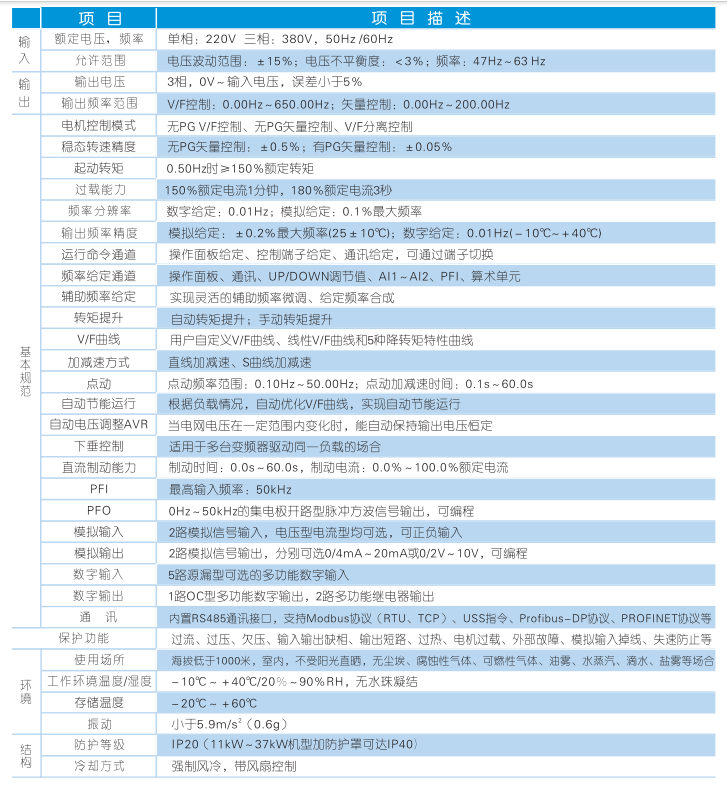

輸入

額定電壓，頻率

單相： 220V  三相：380V，50Hz/60Hz

允許范圍

電壓波動范圍：±15%；電壓不平衡度：＜3％；頻率：47Hz～63Hz

輸出

輸出電壓

3相，0V～輸入電壓，誤差小于5％

輸出頻率范圍

V/F控制：0.00Hz～650.00Hz；矢量控制：0.00Hz～200.00Hz

基本規范

電機控制模式

無PG V/F控制、無PG矢量控制、V/F分離控制

穩態轉速精度

無PG矢量控制：±0.5％；有PG矢量控制：±0.05％

起動轉矩

0.50Hz時≥150％額定轉矩

過載能力

150％額定電流1分鐘，180%額定電流3秒

頻率分辨率

數字給定：0.01Hz；模擬給定：0.1％最大頻率

輸出頻率精度

模擬給定：±0.2％最大頻率（25±10℃）；

數字給定：0.01Hz（－10℃～＋40℃）

運行命令通道

操作面板給定、控制端子給定、通訊給定，可通過端子切換

頻率給定通道

操作面板、通訊、UP/DOWN調節值、AI1～AI2、PFI、算術單元

輔助頻率給定

實現靈活的輔助頻率微調、給定頻率合成

轉矩提升

自動轉矩提升；手動轉矩提升

V/F曲線

用戶自定義V/F曲線、線性V/F曲線和5種降轉矩特性曲線

加減速方式

直線加減速、S曲線加減速

點動

點動頻率范圍：0.10Hz～50.00Hz；點動加減速時間：0.1s～60.0s

自動節能運行

根據負載情況，自動優化V/F曲線，實現自動節能運行

自動電壓調整（AVR）

當電網電壓在一定范圍內變化時，能自動保持輸出電壓恒定

下垂控制

適用于多臺變頻器驅動同一負載的場合

直流制動能力

制動時間：0.0s～60.0s，制動電流：0.0％～100.0％額定電流

PFI

最高輸入頻率：50kHz

PFO

0Hz～50kHz的集電極開路型脈沖方波信號輸出，可編程

模擬輸入

2路模擬信號輸入，電壓型電流型均可選，可正負輸入

模擬輸出

2路模擬信號輸出，分別可選0/4mA～20mA或0/2V～10V，可編程

數字輸入

5路源漏型可選的多功能數字輸入

數字輸出

1路多功能數字輸出；2路多功能繼電器輸出

通訊

內置RS485通訊接口，支持Modbus協議（RTU、TCP）、USS指令、Profibus-DP協議、PROFINET協議等

保護功能

過流、過壓、欠壓、輸入輸出缺相、輸出短路、過熱、電機過載、外部故障、模擬輸入掉線、失速防止等

環境

使用場所

海拔低于1000米，室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合

工作環境溫度/濕度

－10℃～＋40℃/20％～90％RH，無水珠凝結

存儲溫度

－20℃～＋60℃

振動

小于5.9m/s²（0.6g）

結構

防護等級

IP20（11kW～37kW機型加防護罩可達IP40）

冷卻方式

強制風冷，帶風扇控制

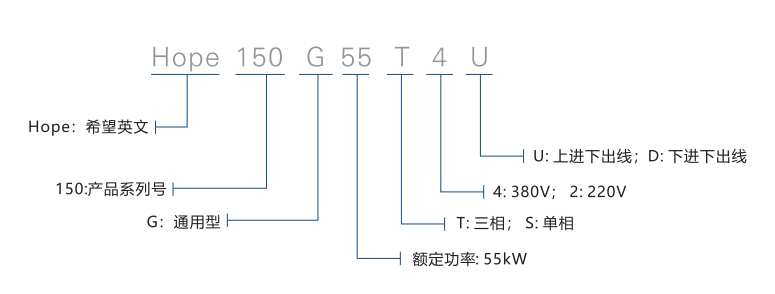

Hope150G0.75S2U

1.6

5

0.75

160*80*150

1.05

Hope150G1.5S2U

3.1

8

1.5

1.10

Hope150G2.2S2U

4.2

11

2.2

1.15

Hope150G4S2U

6.9

18

4

240*110*165

2.25

Hope150G0.75T4U

1.6

2.5

0.75

160*80*150

1.05

Hope150G1.5T4U

2.4

3.7

1.5

1.10

Hope150G2.2T4U

3.6

5.5

2.2

1.15

Hope150G4T4U

6.4

9.7

4

1.25

Hope150G5.5T4U

8.5

13

5.5

240*110*165

2.25

Hope150G7.5T4U

12

18

7.5

2.45

Hope150G11T4D

16

24

11

280*130*180

3.2

Hope150G15T4D

20

30

15

3.8

Hope150G18.5T4D

25

38

18.5

330*155*205

5.85

Hope150G22T4D

30

45

22

6.35

Hope150G30T4D

40

60

30

400*195*222

10.45

Hope150G37T4D

49

75

37

10.65

Hope150G45T4D

60

91

45

498*250*298

22.45

Hope150G55T4D

74

112

55

22.55

Hope150G75T4D

99

150

75

611*280*318

30.6

Hope150G90T4D

116

176

90

31

Hope150G110T4D

138

210

110

32.8

Hope150G132T4D

167

253

132

715*360*315

50.5

Hope150G160T4D

200

304

160

51.35
